應按當?shù)乜拐鹪O(shè)防烈度提高一個 等級進行抗震設計,但在8度及以上時不再提高，建筑機電系統需根據《建筑機電工程抗震設計規范》( GB50981-2014 )和《建筑機電設備抗震
支吊架通用技術條件》( CJ/T476-2015 )進行嚴格的抗震設計。

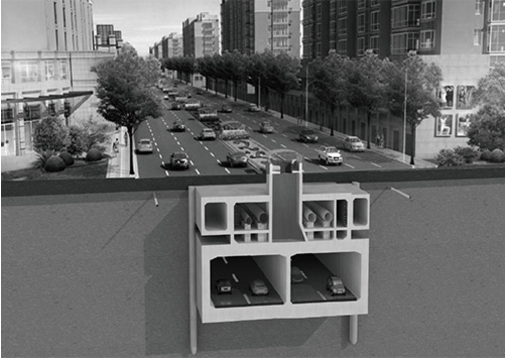

城市綜合管廊又稱共同溝,它是在城市地下建造的市政公用隧道空間,將電力、燃?xì)?、通訊、供暖、給排水等市政公用管線,根據規劃的要求集中敷設在一個構筑物內,實施統一規劃、 設計、施工和管理。徹底改變以往各個管道各自建設、各自管理的零亂局面。線管需要維修時不用開挖道路,維修人員和工程車只需要從檢修通道進入地下管廊就可施工,既不影響路面交通,又能減少反復開挖導致的浪費,同時還利于節約用地,減少路面井蓋設施,降低管線維所成本,延長管線使用壽命。

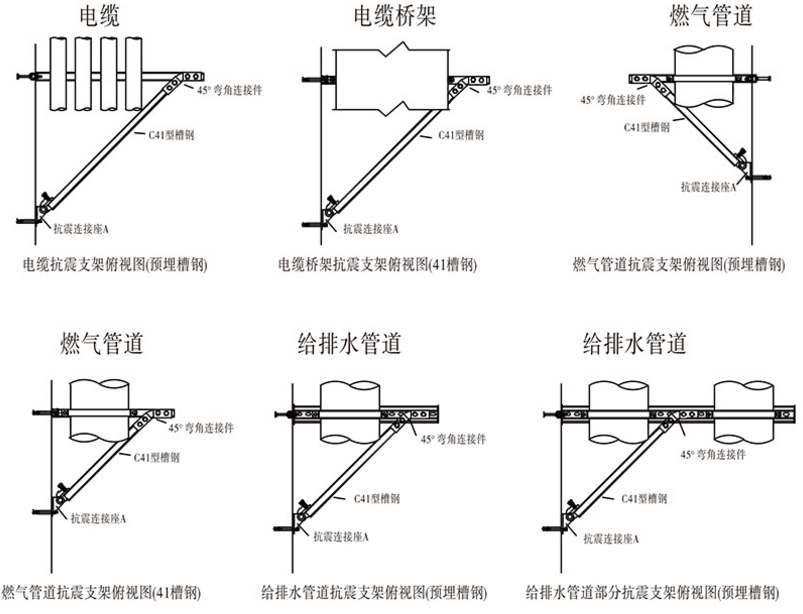

地下管廊-管道系統抗震支架俯視示意圖
城市地下管廊抗震設計，需要根據管廊所在地的設防烈度， 結構形式，以及管廊中各管道系統的設置位，承重系數等綜合判定分析確定功能系數γ，類別系數η、狀態系數ζ1、位置系數ζ2、水平地震作用系數a等,再結合設備自身重力G，計算出作用在管道系統或設備上的等效地震力F=yηζ1ζ2aG。綜合分析選用相應的抗震產品來解決抗震問題，保護各管道系統(電力、燃?xì)?、通訊、供暖、給排水等管道系統)在地震作用下穩固，不傾覆，不滑移，仍能發揮正常使用功能，為震后災區繼續供電，保障通訊，指揮調度，救援等提供了保障。同時，產品的應用上還要考慮到承載力、防腐、耐火、老化等綜合因素。

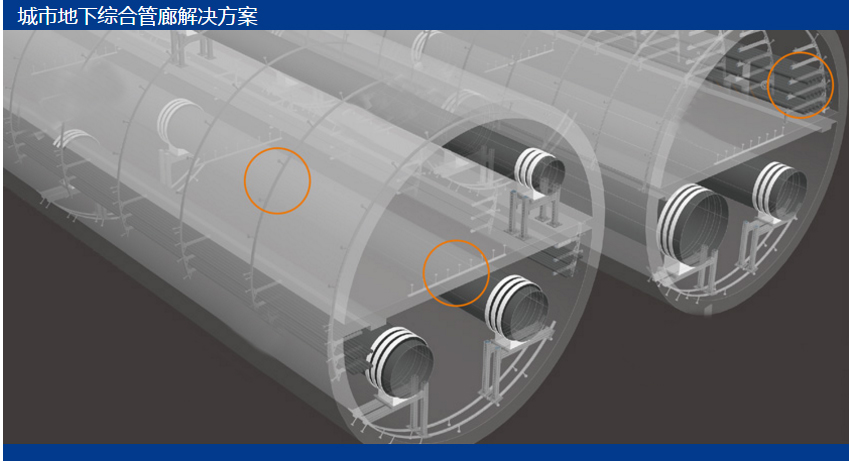

管廊預埋槽道產品介紹
預埋槽槽鋼可應用于城市地下綜合管廊、幕墻支撐系統、高鐵、橋梁、高鐵、地鐵、橋梁隧道、核電等項目。生產加工或工藝制作上均采用的設備和技術,無論在質是上或效率上都給予客戶信心的保證!
預埋槽鋼系統的優勢:
>安全可靠
>無需鉆孔,不破壞凝土結構
>可以安裝在混凝士受壓、受拉區域>高強度抗腐蝕碳鋼
>熱軋槽鋼可承受動荷載和靜荷載>權威認證>經濟快捷
>安裝位置可調節
>使用螺栓連接,無需焊接>安裝工具簡單,節省費用
>采用預制設計構件,減少施工時間
>產品種類豐富,可適用于多種不同需求

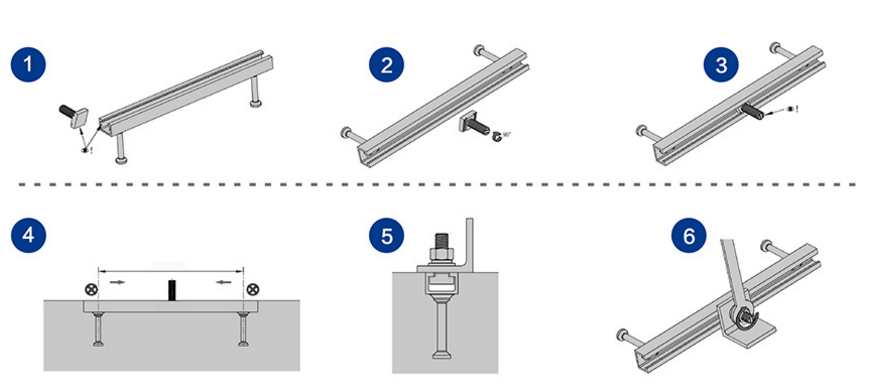

配套T型螺栓安裝方法:
1.根據預埋槽鋼型號選擇對應的T型螺栓型號
2.T型螺栓頭沿開槽方向插入軌槽后順時針旋轉90度, T型螺栓頭即卡在槽內3.在槽內調整T型螺栓位置, 注意距埋件邊緣25mm內禁止放置[型螺栓4.T型螺栓定位
5.固定錨板(或連接件)
6.按照扭矩要求固定螺母,并且保證安裝完成后, T型螺栓螺桿端頭的“-字槽”應與槽道方向相垂直。
